Filtres de pulvérisateur électrique agricole expliqués : crépine de réservoir, filtre de pompe et tamis de buse

Un pulvérisateur peut avoir une batterie pleine et une pompe en état de marche, tout en produisant de mauvais résultats. Un faible débit, une brume inégale et des buses obstruées proviennent souvent d"une contamination à l"intérieur du liquide de pulvérisation et non de problèmes électriques. Un pulvérisateur agricole repose sur plusieurs étapes de filtration pour assurer le bon déplacement du liquide. Le chemin de filtration comprend généralement la crépine du réservoir, le filtre de la pompe, le système de tuyaux, le tamis de la buse et l"ouverture de la buse. Chaque composant gère différentes particules et protège une partie différente du processus de pulvérisation. Dans ce guide, vous apprendrez comment les crépines de réservoir, les filtres de pompe et les crépines de buses fonctionnent ensemble. Vous comprendrez également comment choisir, inspecter et entretenir les composants de filtration pour garantir des performances fiables du pulvérisateur électrique.

Crépine de réservoir : arrête les gros débris avant qu"ils ne pénètrent dans le système de pulvérisation

Le filtre de réservoir constitue la première défense pratique contre la contamination. Il devrait arrêter les plus gros débris avant que le liquide ne pénètre plus profondément dans le système.

Ce que le filtre du réservoir doit attraper

La plus grande contamination pénètre lors du remplissage du réservoir. Il peut provenir de l"eau, de conteneurs, d"équipements de mélange ou de la végétation voisine.

• Les exemples courants incluent :

• Feuilles et fragments de plantes

• Sable et sol visible

• Débris d’emballage

• Grosses particules non dissoutes

• Saleté provenant des seaux ou des tuyaux de transfert

Le retrait précoce de ce matériau protège chaque composant en aval. Sinon, le filtre de la pompe doit gérer une contamination inutile. Un filtre de réservoir réduit également le blocage répété des buses. Cependant, il ne peut pas corriger une mauvaise préparation du mélange.

Les poudres et produits concentrés doivent encore être mélangés correctement. Les instructions chimiques doivent guider la dilution et l’agitation. Ne vous attendez pas à ce que le filtre dissolve le matériau. Son travail n"est qu"une séparation physique.

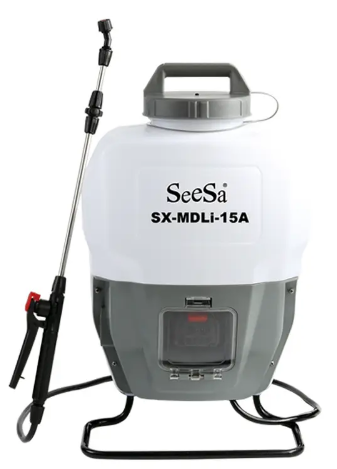

Certains modèles de pulvérisateurs électriques à dos agricoles utilisent des filtres internes amovibles. Par exemple, les informations sur le produit SX-MD20I décrivent un filtre de réservoir interne. Il peut être retiré et lavé lors du nettoyage. Cette disposition rend l'inspection de routine relativement simple.

Pourquoi une crépine de réservoir sale affecte le débit en aval

Une crépine de réservoir fortement chargée peut restreindre le mouvement du liquide. La pompe reçoit alors moins de liquide que prévu. L’opérateur peut d’abord remarquer un rendement plus faible. Le débit de pulvérisation peut également devenir instable pendant le fonctionnement. Cette situation est parfois confondue avec une panne de batterie. Cela peut également ressembler à une pompe électrique défaillante. Cependant, la cause réelle peut être une simple restriction de débit.

Un filtre de premier étage sale crée également plus de travail en aval. Les filtres plus petits collectent les débris beaucoup plus rapidement. Les tamis des buses nécessitent alors un nettoyage fréquent. Une contamination répétée suggère un problème de source. Vérifiez l"eau de remplissage, le récipient de mélange et l"état du réservoir. Le réservoir doit également être rincé entre des mélanges de pulvérisation incompatibles. Les vieux résidus peuvent se détacher lors d"une opération ultérieure.

Filtre de pompe : protège le débit de liquide et la pompe électrique

La pompe a besoin d’un approvisionnement constant en liquide raisonnablement propre. La filtration du réservoir à elle seule peut ne pas offrir une protection suffisante. Le filtre de la pompe retient les matériaux plus petits avant qu"ils n"atteignent les passages sensibles. Il réduit également la contamination pénétrant dans le système de tuyaux et de buses.

Pourquoi la filtration côté pompe est importante

Les pulvérisateurs agricoles électriques utilisent souvent des pompes à membrane. Ces pompes créent une pression sans pompage manuel répété. Cependant, les pièces mobiles dépendent toujours d’un débit de liquide propre. Les débris peuvent interférer avec les vannes ou les passages internes.

La filtration côté pompe permet de protéger plusieurs zones :

• Passages d"entrée de pompe

• Vannes internes

• Composants de contrôle de pression

• Passages de tuyaux

• Sorties de pulvérisation en aval

Un moteur en marche ne prouve pas toujours une bonne alimentation en liquide. La pompe peut fonctionner tout en recevant un débit restreint. Cette distinction est importante lors du dépannage.

Le document de référence identifie également la filtration comme un élément important du pulvérisateur. Il note que les systèmes de liquide obstrués résultent souvent d"une mauvaise préparation du mélange ou d"une eau contaminée. Pour un pulvérisateur électrique agricole, la vérification de la filtration est souvent plus rapide que le remplacement des pièces électriques.

Les filtres internes et externes nécessitent un entretien différent

Les filtres de pompe peuvent apparaître dans plusieurs positions. Certains se trouvent à l’intérieur du réservoir, près du point d’aspiration. D"autres utilisent un boîtier en ligne à l"extérieur du réservoir. Aucun des deux arrangements n’est automatiquement meilleur. L"accès et la visibilité affectent la commodité de la maintenance.

Le pulvérisateur à brouette SX-ST80B en est un exemple pratique. Il utilise un filtre externe transparent avant les composants en aval. Le boîtier transparent permet une inspection visible des débris. L"emplacement extérieur améliore également l"accès au nettoyage.

Le SX-ST80A utilise un filtre en ligne en PVC transparent. Ses informations sur le produit indiquent que le filtre intercepte les débris avant la pompe et la buse. Ces exemples montrent pourquoi l’accès au filtre est important. Les opérateurs peuvent trouver des restrictions avant que les performances sur le terrain ne baissent.

Pourtant, l’emplacement à lui seul ne garantit pas une bonne filtration. Le filtre doit rester propre et correctement installé.

Écran de buse : la défense finale avant l"orifice de pulvérisation

Le tamis de la buse est beaucoup plus proche de la sortie finale. Il s"agit de particules plus petites qui survivent à une filtration antérieure. Cette étape protège les passages les plus étroits du système.

Pourquoi la buse a besoin d"une protection fine

Une particule peut facilement traverser le système de réservoir. La même particule peut toujours bloquer une petite ouverture de buse. Cette différence explique la nécessité d’une filtration par étapes.

Un tamis de buse restreint peut provoquer plusieurs symptômes :

• Volume de pulvérisation réduit

• Modèles de pulvérisation déformés

• Atomisation inégale

• Sortie intermittente

• Blocage complet de la buse

L"écran protège le point de mesure final. Cela ne rend pas simplement le liquide plus propre. Il ne doit pas non plus gérer toute la contamination du système. Les gros débris devraient déjà être enlevés en amont. Sinon, l"écran se surcharge très rapidement.

Les performances des buses méritent une attention particulière car la qualité de la pulvérisation affecte l’uniformité de l’application. De mauvais modèles peuvent créer une couverture inégale sur la cible.

Séparez un écran bouché d"un problème de buse

Un écran bouché et une buse endommagée peuvent produire des symptômes similaires. Ils doivent toujours être inspectés séparément. Commencez par éliminer la contamination de l’écran. Examinez ensuite l’ouverture de la buse et la forme de pulvérisation.

Si le nettoyage rétablit un rendement normal, une restriction était probablement impliquée. Si la déformation persiste, inspectez la buse pour déceler tout dommage ou usure. Ne poussez jamais de fil dur à travers une petite ouverture de buse. Les outils tranchants peuvent agrandir ou déformer l"orifice. Ce changement peut affecter de manière permanente le débit et la formation de gouttelettes.

Les conseils de dépannage des pulvérisateurs électriques de l"entreprise répertorient également les buses et les tamis obstrués parmi les causes courantes de réduction de rendement. Nettoyez les composants avant de supposer que la pompe est en panne.

Faites correspondre les trois étapes de filtrage sans restreindre le débit

Plus de filtration ne signifie pas toujours une meilleure pulvérisation. Chaque filtre crée une certaine résistance au mouvement du liquide. L’objectif est une filtration équilibrée et échelonnée.

Une filtration plus fine n’est pas toujours meilleure

Un filtre inutilement fin peut collecter des matériaux trop rapidement. Une restriction de débit peut alors apparaître lors d’une pulvérisation normale. Un filtre trop grossier crée un autre problème. Il transmet la contamination excessive vers des passages en aval plus petits.

La sélection du filtre doit tenir compte du système de pulvérisation complet. Les facteurs importants comprennent :

• Taille de l"ouverture de la buse

• Demande de débit de pompe

• Formulation à pulvériser

• Qualité de l"eau

• Niveaux de sédiments

• Fréquence de nettoyage

La crépine du réservoir doit d’abord traiter les matériaux grossiers. Le filtre de la pompe doit retenir les petits débris en suspension. Le tamis de la buse doit traiter les particules fines finales.

Cette approche par étapes partage la charge de filtration. Cela rend également la maintenance plus prévisible.

La taille des mailles ne doit pas être choisie au hasard. Les spécifications correctes dépendent des exigences en matière de buses et de pulvérisateurs. Suivez les spécifications de l’équipement chaque fois qu’elles sont disponibles.

Faites correspondre la filtration au liquide de pulvérisation

Différents liquides créent différentes demandes de filtration. L’eau propre crée généralement moins de problèmes. L’eau riche en sédiments peut charger les filtres beaucoup plus rapidement. Les produits en suspension peuvent contenir des matières solides fines. Ils ont besoin d"un mélange correct et d"une agitation appropriée. Les engrais liquides peuvent également laisser des dépôts. Certains matériaux cristallisent après l"évaporation de l"eau.

Les filtres ne peuvent pas corriger une incompatibilité chimique. Ils éliminent uniquement la contamination physique. L"ensemble du système mouillé doit être adapté à la formulation. Cela comprend le réservoir, les joints, la pompe, le filtre, le tuyau et la buse. Le guide du produit SX-ST80A fait la même distinction pratique. Il conseille aux utilisateurs de confirmer la compatibilité de tous les composants en contact avec le fluide.

Diagnostiquer les problèmes de filtre à partir des changements dans les performances de pulvérisation

Un bon dépannage commence par le symptôme. Ne démontez pas immédiatement tous les composants. La localisation du problème fournit souvent des indices utiles.

Un faible débit et une sortie pulsée suggèrent différentes vérifications

Une baisse progressive de la production suggère souvent une augmentation des restrictions. Commencez par vérifier l’alimentation en liquide et la filtration. Inspectez d’abord la crépine du réservoir. Examinez ensuite le filtre de la pompe et le tamis de la buse. Une perte soudaine de production nécessite une autre approche. Vérifiez si le réservoir contient encore suffisamment de liquide. Inspectez ensuite la buse et la grille à proximité. Ensuite, confirmez le débit sans restriction vers la pompe.

Une sortie pulsée peut indiquer un approvisionnement en liquide instable. Un filtre d"aspiration restreint peut contribuer à cette condition. L"air pénétrant dans la conduite de liquide peut créer des symptômes similaires. Les raccords desserrés doivent également être inspectés. L’état de la batterie est toujours important sur les équipements électriques. Cependant, ne blâmez pas la batterie avant de vérifier de simples restrictions. Utilisez la séquence suivante :

1. Vérifiez qu"il reste suffisamment de liquide dans le réservoir.

2. Inspectez le point de filtration côté réservoir.

3. Vérifiez la pompe ou le filtre en ligne.

4. Inspectez le tamis de la buse et la buse.

5. Vérifiez les tuyaux et les raccords pour déceler toute restriction.

6. Testez ensuite les performances de la batterie et de la pompe.

Cette commande évite le remplacement inutile de composants.

Un mauvais point de buse en aval

Un problème à l’échelle du système suggère généralement une cause en amont. Une mauvaise sortie de pulvérisation suggère quelque chose de plus proche de cette buse. Pour une seule prise faible, inspectez d’abord l’écran. Inspectez ensuite l’ouverture de la buse. Si chaque sortie perd du débit, commencez plus en amont. Vérifiez l’alimentation du réservoir, la filtration par aspiration et la restriction côté pompe. Cette règle est utile mais pas absolue. Plusieurs défauts peuvent créer des symptômes de pulvérisation similaires. Des fuites, des buses usées, une batterie faible ou des dommages à la pompe peuvent également réduire le rendement.

Nettoyer et entretenir les filtres avant qu"un blocage n"arrête le travail sur le terrain

L"entretien du filtre est plus facile avant que les débris ne sèchent à l"intérieur du système. Un nettoyage régulier permet également de remarquer plus facilement les changements. Une simple routine peut éviter de nombreuses interruptions évitables.

Utilisez une routine de pulvérisation cohérente avant et après

Avant les travaux, inspectez le réservoir et les filtres visibles. Vérifiez la buse avant de remplir une bouillie de pulvérisation coûteuse. Le cas échéant, testez le système avec de l’eau propre.

Après pulvérisation, suivre les instructions de nettoyage du produit chimique. Le liquide résiduel ne doit pas rester inutilement dans le système. Une séquence de nettoyage pratique comprend :

1. Éteignez le pulvérisateur électrique.

2. Relâchez la pression de pulvérisation restante en toute sécurité.

3. Manipulez le liquide non utilisé conformément à son étiquette.

4. Rincez le réservoir en utilisant une méthode appropriée.

5. Rincer le tuyau et le circuit de pulvérisation.

6. Retirez et nettoyez les filtres réparables.

7. Inspectez le tamis de la buse et la buse.

8. Vidangez le système avant le stockage.

Les instructions d"entretien du SX-ST80A recommandent de rincer le réservoir, le filtre, le tuyau et la buse après la pulvérisation. Le guide du SX-ST80B recommande également de vérifier régulièrement son filtre externe visible. Un nettoyage immédiat empêche les résidus de sécher en dépôts plus durs.

Savoir quand un filtre doit être remplacé

Le nettoyage ne répare pas les dommages physiques. Inspectez chaque écran après avoir retiré les débris. Recherchez des treillis déchirés, des déformations, des fissures ou des joints endommagés. Un filtre endommagé ne doit pas être remis en service. Cela pourrait permettre à la contamination de passer en aval. Les blocages répétés méritent également une enquête.

• Les causes possibles incluent :

• Eau de remplissage sale

• Produits mal mélangés

• Vieux résidus à l’intérieur du réservoir

• Récipients de mélange contaminés

• Dépôts d"engrais cristallisés

Remplacer les filtres sans résoudre ces causes fait perdre du temps.

Conclusion

Une filtration fiable des pulvérisateurs agricoles nécessite une protection par étapes, et non un seul filtre. Le filtre du réservoir, le filtre de la pompe et le filtre de la buse protègent chacun différentes pièces du système. Shixia Holding Co.,Ltd. fournit des pulvérisateurs électriques avec des conceptions de filtration pratiques et des performances fiables. Une inspection régulière, une correspondance correcte des filtres et un nettoyage approprié contribuent à réduire les temps d'arrêt pendant les opérations de pulvérisation.

FAQ

Q : Quels filtres sont utilisés dans un système de pulvérisation agricole ?

R : Un pulvérisateur agricole utilise généralement une crépine de réservoir, un filtre de pompe et un tamis de buse. Chaque filtre élimine différentes particules et protège une partie spécifique du système de distribution de liquide.

Q : Pourquoi un pulvérisateur agricole nécessite-t-il plusieurs étapes de filtration ?

R : Un pulvérisateur agricole nécessite une filtration par étapes, car un seul filtre ne peut pas éliminer tous les types de contamination. La crépine du réservoir élimine les plus gros débris, tandis que les filtres de pompe et les grilles de buses protègent les passages plus petits.

Q : À quelle fréquence dois-je nettoyer les filtres du pulvérisateur électrique agricole ?

R : Pour un pulvérisateur électrique agricole , les filtres doivent être vérifiés avant et après la pulvérisation. La fréquence de nettoyage dépend de la qualité de l'eau, des matériaux pulvérisés et de la quantité de sédiments ou de résidus dans le liquide.

Q : Qu"est-ce qui cause une faible pression de pulvérisation ou des buses obstruées dans un pulvérisateur agricole ?

R : Un pulvérisateur agricole peut perdre du débit en raison de filtres obstrués, de grilles de buses obstruées, d'un mauvais approvisionnement en liquide ou de mélanges de pulvérisation contaminés. Inspectez les étapes de filtration avant de remplacer la pompe ou les pièces électriques.

Q : Un tamis de buse peut-il remplacer un filtre de pompe dans un pulvérisateur électrique ?

R : Non. Un écran de buse protège uniquement la sortie de pulvérisation finale. Un filtre de pompe protège le refoulement du liquide et les composants de la pompe, les deux étapes de filtration sont donc importantes pour des performances fiables.

Q : Que dois-je prendre en compte lors du choix des filtres pour un pulvérisateur électrique à dos agricole ?

R : Lors de la sélection des filtres pour un pulvérisateur électrique à dos agricole, tenez compte de la taille de la buse, du type de liquide de pulvérisation, de la propreté de l"eau, du débit de la pompe et de la facilité avec laquelle le filtre peut être retiré et nettoyé.
